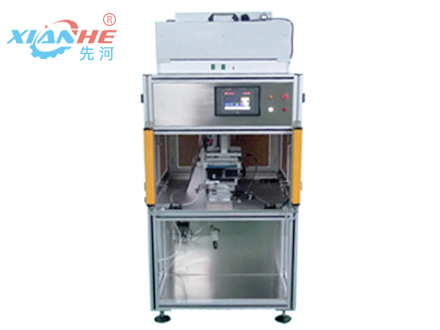

先河貼標機系列手機出廠保護膜貼標機
一、功能描述本機具有很高的效率及自動化程度,操作簡便,采用人工上料、自動撕膜、自動貼附等連續復合型運動方式,主要針對觸摸屏貼各種保護膜、防爆膜而研發設計的一款貼標機。設備應用于智能手機、GPS、數碼相框、數碼相機、MP4、電子手表、移動電話等數碼電子產品的顯示光學玻璃或鏡片,能對所貼的屏…
產品詳情
一、功能描述
本機具有很高的效率及自動化程度,操作簡便,采用人工上料、自動撕膜、自動貼附等連續復合型運動方式,主要針對觸摸屏貼各種保護膜、防爆膜而研發設計的一款貼標機。設備應用于智能手機、GPS、數碼相框、數碼相機、MP4、電子手表、移動電話等數碼電子產品的顯示光學玻璃或鏡片,能對所貼的屏的表面進行有效的保護和美化。貼膜后產品表面平整、無氣泡、無皺褶,徹底解決手工貼膜效率不高品質不良等問題??膳涮锥喾N包裝生產線使用。
二、工作原理
2.1核心組件: 本機主要由兩大部分組成,產品定位輸送部分、保護膜自動玻璃部分,該設備采用高精度定位方式,保證保護膜剝離時的精度,即在整個標簽剝離過程中,標簽相對于吸頭的位置固定不動。治具定位機構能夠?qū)Ξa(chǎn)品進行精確的定位,可以保證±0.1mm的定位精度。
2.2動作原理圖示說明
吸頭角度傾斜有利于進行氣泡排除,在產品潔凈的情況下,可以保證貼附完全無氣泡。
2.3操作過程:放產品—>雙手啟動自動貼標—>貼標并覆標(設備自動實現)—>取出已貼標產品。
三、適用范圍
適用產品:設備應用于智能手機、GPS、數碼相框、數碼相機、MP4、電子手表、移動電話等數碼電子。
四、產品特點
4.1 保護膜來料為卷料。
4.2 獨特的吸頭以及覆標機構設計,使得貼合后的產品完全無氣泡,無褶皺。
4.3 機器頂置FFU,滿足嚴格的無塵環境。
4.4 采用伺服電機送料,保護膜檢測采用高精度傳感器。
4.5 定位模塊采用防靜電POM制作,不會對產品產生刮傷,碰傷。
4.6 進口PLC控制,界面采用彩屏人機界面,可設定修改參數并且儲存多組不同產品貼膜時需要的參數。
4.7 照明方式采用LED節能燈條,環保節約成本。
4.8 機器整體結構人性化,操作安全、美觀大方。
五、技術參數
以下為標準機型技術參數,其他特殊要求和功能,可量身訂做
5.1 適用產品尺寸:2.0-7.0 英寸
5.2 工作潔凈度:FFU百級高效過濾裝置
5.3 貼標精度:±0.5mm
5.4 貼標速度(pcs/min):6~10 pcs/min
5.5 重量:120kg
5.6 頻率(HZ):50HZ
5.7 電壓(V):220V
5.8 功率(W):400W
5.9 設備外形尺寸(長x寬x高):700x800x1700
