一、功能描述

產品的生產資料、序列號、防偽碼、電子監管碼、包裝資料、運輸資料以至銷售渠道資料等均可以通過TBS-101實時打印貼標系統在生產流水線上實現實時打印并貼附到產品上。該系統可打印普通條碼、文本、變量數據、二維條碼以及RFID標簽；更可與系統數據庫聯線，實現多級賦碼關聯，為各行業的防偽、防竄貨提供了有效的實施工具。

二、工作原理

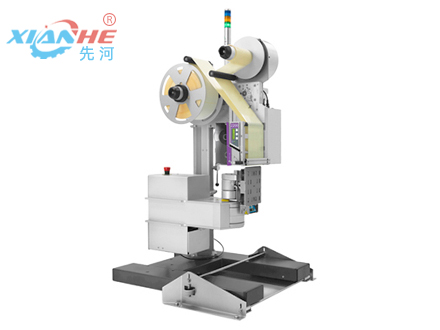

2.1核心工作原理：此設備主要由三大部分組成，即打印系統、機械運動貼標系統、位置調整系統。這三大系統組成完整的自動打印、自動貼標、高速高精度自動系統。產品在流水線上運動過來，光電感應到物體后，觸發自動打印系統打印，并將標簽剝離至貼標機構吸頭上，然后再氣缸的作用下，將打印出來的標簽貼附于指定位置。

2.2操作過程：放產品（可接流水線）—>產品輸送—>產品檢測—>實時貼標（設備自動實現）—>產品放行—>依次循環。

三、適用范圍

3.1適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼、熱敏打印紙等；

3.2適用產品：要求在側面或者側邊小弧面上貼標；

3.3應用行業：廣泛應用于汽車、電子、醫藥、食品、制造、物流、零售和政府等各行各業；

3.4應用實例：藍山屯河型材包裝線、吉林保利包裝線、美的冰箱線能耗標貼、西奧電梯鈑金側貼等項目；

四、產品特點

4.1提供美國原裝Zebra 105 Plus系列及日本原裝STAO M8490系列打印引擎選擇。

4.2氣動、掃貼、拐角貼等多種貼標方式選擇，滿足不同場合或不同物品的即印貼標需求。

4.3吸標板的萬向節結構，有效校正平面貼標精度誤差，以及獨有輕觸感應回退信號裝置，保障被貼物料免遭損傷。

4.4吸標板真空范圍可調整，適合不同大小的標簽 獨立的落地支架安裝簡易，垂直及水平雙向調整機構可有效設置準確的貼標位置。

4.5獨有的側開式貼標頭所動組件，方便打印機的色帶更換及印頭清理。

4.6靈活的標簽編輯軟件，兼容大部分中/英文標簽編輯工具，編輯打印內容具有很強的靈活性。

4.7連線功能，通過以太網與主系統連線，達到實時管理及系統整合的目的，免除現場配置控制電腦。

4.8擴展功能后，可連接其他器材（如：條碼閱讀器、電子秤、檢測設備或其他工業設備等。等）組成整合系統，以滿足用戶最復雜的生產管理及物流監控的應用要求

4.9采用世界知名品牌進口電氣元件，確保整機的持久穩定性與可靠性。

五、技術參數

以下為標準機型技術參數，其他特殊要求和功能，可量身訂做

5.1 打印機：Zebra 105 Plus；

5.2 打印解析度：300dpi（可打印中文）；

5.3 貼標精度：±1.5mm（不計產品及標簽誤差）；也可定制高精度機型；

5.4 物料尺寸：寬度100~1000mm，長度：200~2000mm；

5.5 設備產能：5~20件/min；（與物料尺寸及標簽尺寸有關）；

5.6 適用標簽：不干膠單排卷裝透明/不透明標簽，半透明格拉辛底紙，標簽卷內徑   Φ76.2mm，最大標簽卷外徑為Φ200mm；標簽底紙寬度16~110mm，標簽進料寬度不得超過100mm；

5.7 運動方向：可以從左至右，也可從右至左，（需選定好進料方向）；

5.8 外形尺寸：800*600*1500；

5.9 輸送線高度：850±50mm；

5.10 重量約100Kg；

5.11 設備總功率：740W；

5.12 電源：220V±5%   50/60Hz；

5.13 氣源：0.6±0.1Mpa。300L/min；

5.14 通訊端口：RS232或者RS485；

5.15 使用環境：0~50℃。
